⚠ 경고
- 의료 전문가 또는 교육된 사용자만 사용하십시오.
- 카메라 팁을 구강 내에 삽입하기 전 반드시 소독 규정을 준수하십시오.
- 제품 분해 및 임의 수리를 금지합니다.
- 사용 중 강한 충격과 60℃ 이상의 고온 노출을 피하십시오.
E-MANUAL · REV.02
DeepCAM EZ-CAM160
전자 사용자 매뉴얼
설치, Wi‑Fi 연결, 사용방법, 세척·소독, 문제 해결까지 제품 사용에 필요한 내용을 웹에서 빠르게 확인할 수 있습니다.
Model: EZ-CAM160 · Manual Rev.02 · 11 pages
SAFETY & COMPLIANCE
안전 정보 및 주의사항
주의
- 렌즈 표면을 날카로운 기구로 문지르지 마십시오.
- Wi‑Fi 채널 혼잡 등 무선 환경 간섭에 주의하십시오.
- 사용 전 제품과 구성품의 이상 여부를 확인하십시오.
01 · PRODUCT OVERVIEW
제품 개요

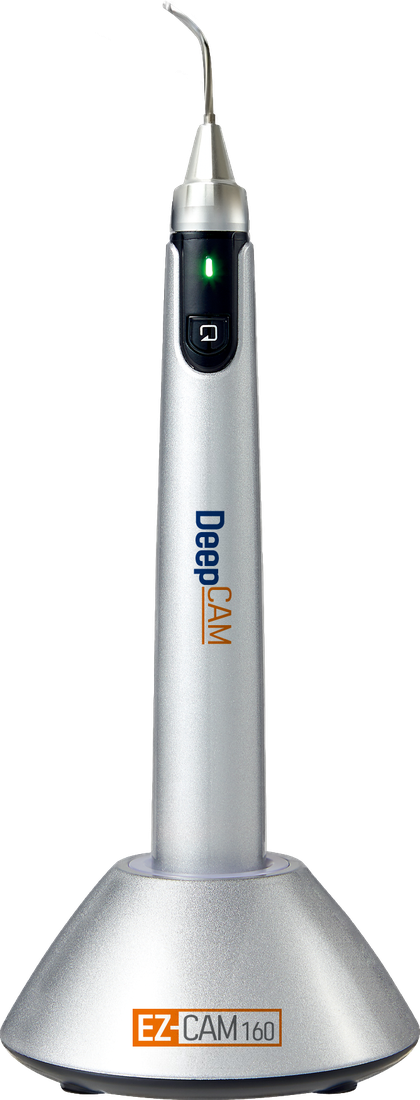

EZ-CAM160은 치과 및 의료용 미세 진단을 위해 설계된 초소형 광학 무선 내시경 카메라입니다. 스마트폰 또는 태블릿과 Wi‑Fi로 연결하여 실시간 영상을 확인할 수 있습니다.
- 초소형 카메라 팁으로 협소한 시야 확보
- Wi‑Fi 기반 실시간 영상 전송
- 본체 62g의 초경량 설계
- iOS / Android 앱 지원
- 충전 거치대 시스템
- HOCl·알코올·UV 소독 프로토콜 대응
Technical Specifications
- Model
- EZ-CAM160
- Camera Sensor
- CMOS
- Resolution
- 160Kpixel (400 × 400)
- Frame Rate
- 30 fps
- Wireless
- Wi‑Fi 2.4GHz
- Waterproof
- IP67
- Camera Tip
- 1.2–2.0 mm
- Depth of Field
- 3–50 mm
- Horizontal FOV
- 120°
- Diagonal FOV
- 87.5°
- Battery
- 3.7V 1,000mAh Li‑ion
- Charging
- DC 5V / 2A Dock
- Weight
- 197g total / 62g handpiece
02 · COMPONENTS
구성품 및 주요 부품
시술 중 손으로 잡고 조작하는 메인 유닛
치근관 및 협소 공간 촬영용 초미세 렌즈
제품 보관 및 자동 충전
전원 ON/OFF 및 촬영 제어
충전 거치대 연결용 케이블
03 · INSTALLATION & CONNECTION
설치 및 Wi‑Fi 연결
본체 전원 켜기
전원 버튼을 약 2초간 길게 눌러 전원을 켭니다.
Wi‑Fi 연결
스마트폰 Wi‑Fi 설정에서 WiFi Look_XXXX 네트워크를 선택합니다.
앱 실행
앱을 실행하면 카메라 영상이 자동 표시됩니다.
연결되지 않을 때본체 전원 재부팅 → Wi‑Fi 목록 새로고침 → 앱 강제 종료 후 재실행 순으로 확인하십시오.
04 · OPERATION
사용 방법
전원 ON/OFF
전원 버튼을 2초간 길게 누릅니다.
정지 영상 캡처
본체 조작 버튼을 짧게 클릭하거나 앱의 스냅샷 아이콘을 누릅니다.
동영상 녹화
앱 내 동영상 녹화 아이콘을 눌러 시작/종료합니다.
영상 확인
Gallery에서 촬영한 이미지를 확인·관리합니다. JPG 및 MP4 형식으로 저장됩니다.
시술 중 사용 가이드
- 카메라 팁이 손상되지 않도록 각도 조절에 주의합니다.
- 구강 내 삽입 시 피부·점막 접촉을 최소화합니다.
- 시야 확보를 위해 구강 흡입기와 병행 사용을 권장합니다.
- 치근관 탐색 시 팁을 천천히 회전시키며 입구 구조를 단계적으로 확인합니다.
05 · CLEANING & DISINFECTION
세척·소독 및 유지관리
카메라 튜브 표면 소독
70–90% 에탄올 또는 이소프로필알코올이 충분히 적셔진 멸균 알코올 스왑/무보풀 천으로 튜브 표면을 부드럽게 닦은 후 자연 건조합니다.
알코올 70–90%
제품을 수직 고정하고 카메라 팁 및 앞단 삽입부만 침적합니다. 본체는 용액에 닿지 않게 하고 30초 이상 유지 후 자연 건조합니다.
차아염소산수(HOCl)
50–200 ppm 농도를 권장합니다. 카메라 팁 및 앞단 삽입부만 30초 이상 침적 후 자연 건조합니다.
UV 살균
표면 살균의 보조 수단입니다. 오염이 심한 경우 단독 사용은 충분하지 않으며 알코올 소독과 병행을 권장합니다.
금지 사항
Autoclave 금지카메라 모듈 직접 물세척 금지본체 전체 침적 금지초음파 세척기 금지USB 단자 젖음 금지
06 · TROUBLESHOOTING
문제 해결
증상가능한 원인해결 방법
전원이 켜지지 않음배터리 방전충전 거치대에서 충전 후 재시도
영상이 흐림렌즈 오염알코올 스왑으로 렌즈를 부드럽게 닦기
Wi‑Fi 연결 실패신호 간섭 또는 본체 초기화 필요Wi‑Fi 재검색 후 본체 전원 재부팅
영상 끊김·지연거리 과다 또는 배터리 부족본체와 스마트폰을 1m 이내로 유지하고 충전 상태 확인
OFFICIAL PDF
DeepCAM EZ-CAM160 User Manual
Rev.02 · 원본 PDF 사용자 매뉴얼을 다운로드할 수 있습니다.
CUSTOMER SUPPORT
고객 지원
제품 사용 또는 서비스 문의가 필요한 경우 DeepCAM 고객지원으로 연락해 주세요.
